【白话水电能源】如何用剖切工具实现水电站“透视化”智慧监测，从蜗壳到转轮，从尾水管到主轴全透视！

当水轮发电机组作为水力发电系统的核心设备，其运行原理和结构较为复杂。在水电站日常运维中，最让工程师头疼的问题莫过于：设备内部发生了什么？

传统监测手段只能获取外部参数（振动、温度、摆度），而无法直接“看见”内部结构的真实状态。此外混流式水轮机转轮内部流动的可视化观测，长期依赖数值模拟方法，但其可靠性及准确性需进一步验证。

数字孪生技术的出现，为这些难题提供了全新的解题思路。而其中最关键的技术环节之一，就是剖切工具！

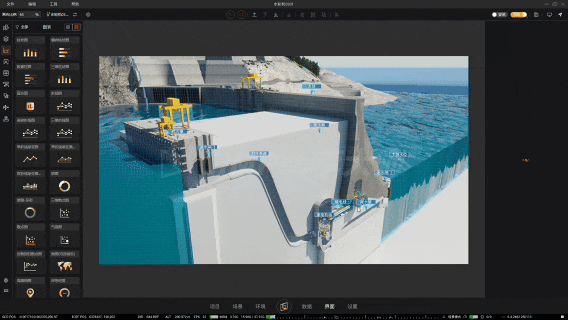

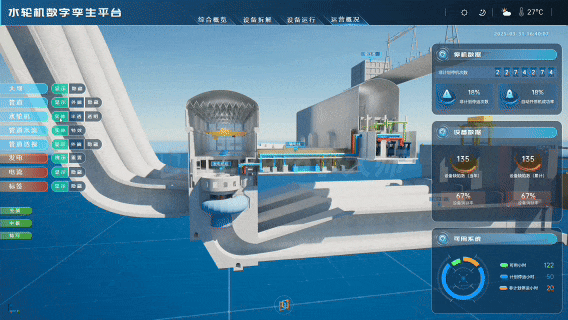

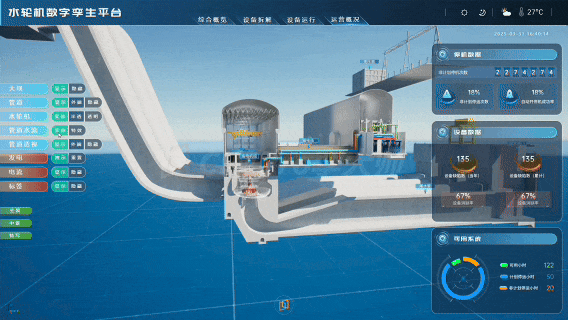

水轮机数字孪生可视化

1.1 水轮机内部结构为什么“难看见”？

以应用最广泛的混流式水轮机为例，其核心结构包括：

蜗壳：呈螺旋形，断面面积逐渐收缩，将水流均匀引导至转轮区域

转轮：由转轮上冠、转轮下环以及若干转轮叶片组成，形成若干流体通道

尾水管：将转轮排出的水流引导至下游

主轴：将转轮的机械能传递给发电机

这些部件在运行时处于高速旋转和高水压状态，传统手段根本无法直接观察内部流动情况和结构状态。

1.2 传统监测手段的局限

现有的水轮机状态监测系统通常依赖外部传感器：流速传感器设置在水轮机的总入水管及各个出水管处，用于采集水流的流速信息；转速传感器采集水轮机的转速信息。虽然这些数据能够反映设备的部分运行状态，但“只知其表，不知其里”。

正如某专利中所述：“由于混流式水轮机结构的紧凑性以及转轮的旋转特性，使得常规流场测量方法难以应用于转轮内部流动的观测试验。”

CIMPro孪大师剖切工具

CIMPro孪大师的剖切工具是一套功能强大、操作灵活的模型分析利器。它并非单一功能，而是由体剖切、面剖切、点云剖切以及针对3D高斯模型的高斯剖切组成的系列工具。

2.1 体剖切：模拟“生长动画”般的结构分解

核心功能：使用一个立方体作为剖切区域，通过动态移动剖切范围，逐层展示模型内部结构。

在水轮机监测中的应用：

假设我们已构建了一个高精度的水轮机数字孪生模型（支持FBX、OBJ、GLTF等主流格式导入），体剖切工具可以帮助我们：

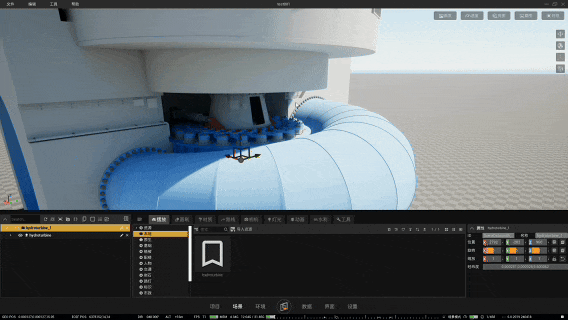

第一步：基础操作与动态演示

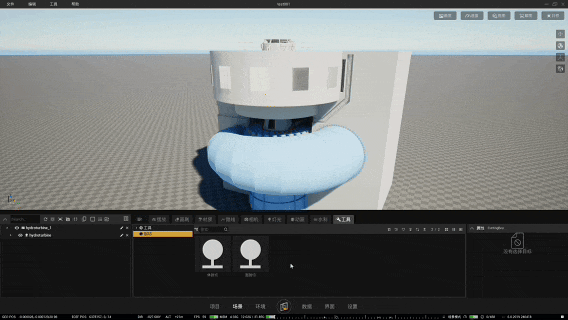

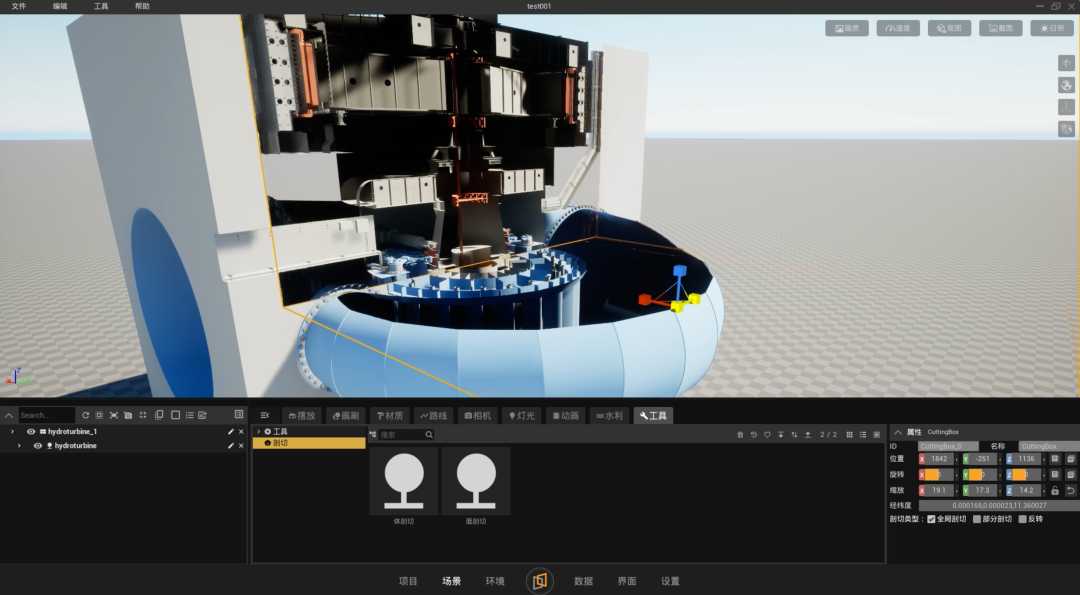

·激活【工具】模块 → 选择【剖切】→ 将【体剖切】组件拖拽至模型

·选中体剖切模型（立方体），激活【等比缩放】，扩大立方体至完全包裹住目标模

·沿Y轴或Z轴拉伸，确保覆盖整体结构

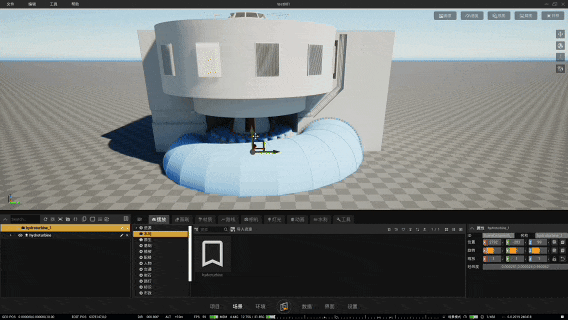

第二步：模拟“建筑生长”动画

·直接从底部向上拖动立方体，模拟水轮机从基础到顶部的“生长”过程

·这种动态演示在培训和汇报场景中极具说服力——观众可以清晰地看到水轮机从蜗壳到转轮，再到主轴的完整结构层级

第三步：全局剖切与内部观察

·在【属性面板】中设置剖切类型为“全局剖切”，效果作用于场景内所有模型

·立方体覆盖范围外的部分被隐藏，只保留内部截面

·工程师可以直观地观察到转轮叶片在不同高度截面的形状变化

2.2 面剖切：快速获取“平整剖面”

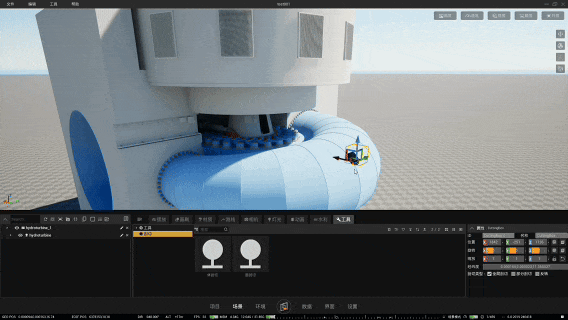

核心功能：使用一个平面作为切割工具，快速获得平整的剖面视图。

关键参数调整：

局部坐标：默认沿剖切面自身的Z轴方向进行投射切割，适合切割倾斜的部件（如水轮机的蜗壳螺旋段）

全球坐标：切换后，剖切面将始终垂直于世界坐标的Z轴（水平方向），适合进行垂直方向的全局剖切

实战应用场景：

在混流式水轮机转轮内部流动观测中，研究人员需要在转轮进出口区域布置可识别丝线，通过丝线的姿态变化来判断流场特征。通过面剖切工具：

设置一个水平切割面，快速获取转轮区域的水平剖面

配合反转功能，灵活切换观察上半部分或下半部分的内部细节

结合实时数据驱动（如转轮转速、水头参数），让剖切面与数据联动，实现“参数变化→内部可视”的闭环

2.3 点云剖切：处理复杂扫描数据

核心功能：专门处理点云模型（.LAS格式），帮助分析点云数据的内部结构。

独特价值：

内部剖切：隐藏立方体外部的点云，仅保留内部的点云，用于观察内部结构

外部剖切：隐藏立方体内部的点云，保留外部的点云，用于突出外部轮廓

水电站的老旧机组往往缺乏完整的CAD图纸，通过激光扫描获取点云数据是目前的主流手段。点云剖切工具可以让工程师在不依赖原始设计文件的情况下，快速“透视”设备内部结构。

2.4 高斯剖切：3DGS模型的专属利器

核心功能：专为3D高斯泼溅模型（.ply格式）设计，利用其粒子属性进行剖切。

独有特征：由于3D高斯泼溅模型由无数细小面片（粒子）构成，而非连续的几何表面，因此被剖切时，其边缘不会呈现平整的断面，而是一种特有的、放射状的微粒效果。

B站教程指路——周生辉数字孪生世界

https://www.bilibili.com/video/BV1b6Vr6PEy6

「限席50位！3DGS数字孪生产品体验官招募中」

👆扫码填写表单，锁定LCC to CIMPro产品功能内测机会👆

在水电站场景中的应用价值：

2026年，3DGS技术正在走进工厂的数字化转型。在水电站场景中，3DGS扫描可以快速获取厂房、管廊、设备夹层的完整三维数据。

CIMPro孪大师已原生支持高斯泼溅的.ply格式，并快速转化为数字孪生应用的开发平台。高斯剖切工具让工程师能够在3DGS模型中自由“切片”，快速定位设备内部异常。

从剖切到智慧监测的技术路径

3.1 项目背景

某大型水电站需要对现有的水轮发电机组进行数字孪生改造，核心需求是：在不拆机的情况下，实现机组内部结构的可视化监测。

3.2 技术路径

第一步：构建高精度水轮机数字孪生模型

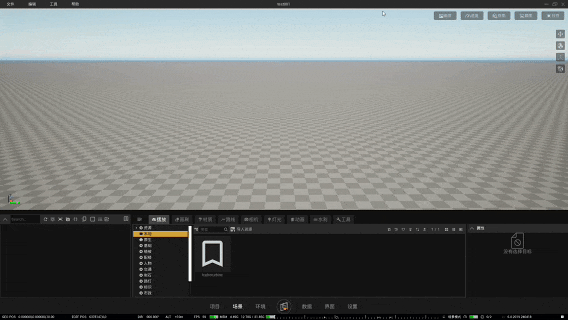

采用CIMPro孪大师导入水轮机的三维模型（支持FBX、OBJ、GLTF等主流格式），结合软件内置的3D模型库、材质库，快速完成场景搭建。精细化建模涵盖：

·蜗壳（螺旋形过流部件）

·转轮（含上冠、下环、叶片）

·主轴与轴承

·尾水管

·发电机定子与转子

第二步：部署剖切工具链

在CIMPro孪大师中部署全套剖切工具：

体剖切：用于宏观结构分析，如转轮叶片在不同截面的形状变化

面剖切：用于快速获取平整剖面，配合数据看板进行实时状态监控

点云剖切：处理激光扫描获取的机组点云数据，核查安装精度

第三步：数据对接与实时联动

将各业务系统的数据接入CIMPro孪大师的PiAdmin数据管理平台：

实时数据：通过OPC/Modbus协议对接SCADA系统，获取机组振动、温度、压力、流量等实时参数

历史数据：对接历史数据库，支持趋势查询和对比分析

业务数据：通过API对接运维管理系统，同步工单、巡检记录等信息

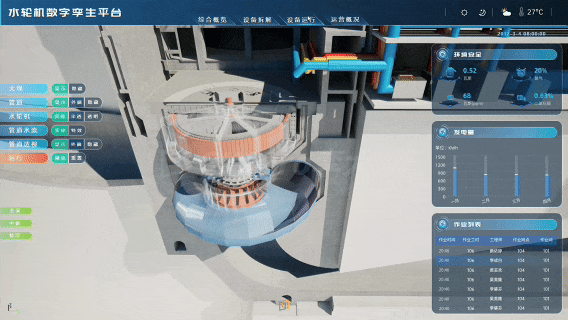

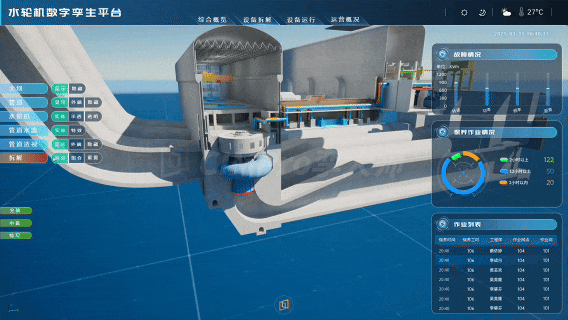

第四步：剖切+数据驱动的智能诊断

这是整个系统的核心价值所在：

当振动传感器检测到异常：系统自动定位到异常部位的3D模型位置，激活体剖切工具，展示该区域的内部结构截面

当温度数据超限：面剖切自动调整至该轴承所在的水平面，结合颜色映射（温度云图），直观展示温度分布

历史回放与复盘：支持0.01-1000倍速回放，结合时间戳追溯关键节点的内部状态变化

剖切工具的使用要点与实践

4.1 模型兼容性注意事项

FBX格式或第三方插件的材质可能导致剖切失效，建议使用软件内置材质替换。

4.2 功能失效的排查

确保模型与剖切工具（如体剖切的立方体）有接触，并检查未启用其他可能造成干扰的插件。

4.3 剖切类型的选择策略

剖切工具	适用水电站场景	推荐原因
体剖切	转轮内部流道分析、蜗壳螺旋结构观察	支持动态移动，适合“生长动画”式演示
面剖切	轴承截面检查、尾水管剖面分析	快速获取平整剖面，配合数据联动
点云剖切	老旧机组逆向建模、安装精度核查	无需CAD图纸，直接处理扫描数据
高斯剖切	3DGS扫描场景的内部快速浏览	粒子效果独特，适合大规模场景

4.4 与有限元分析系统的协同

白鹤滩、乌东德等300米级特高坝工程中应用的有限元实时渲染系统，支持六向剖切分析，用户可通过拖动切割平面实时查看坝体内部任意截面状态。这套思路完全可迁移至水轮机数字孪生：

将CAE/CFD仿真计算结果（如应力分布、流线图）导入CIMPro孪大师

结合剖切工具，将仿真数据与三维模型叠加显示

实现“所见即所得”的结构健康诊断

基于物联网的电力设备可视化监测系统已经证明，通过设置的可视化设备对水轮机模型进行场景模拟并展示，工作人员可以直观地观察到水轮机的运行状态以及运行数据。

而剖切工具的加入，让这种“可视化”从外部延伸到内部，从“看得见”进化为“看得透”。
