【白话水电能源】别再傻傻分不清：「坝式、引水式、抽水蓄能式、潮汐」水电站的区别与数字化开发对比

大家都了解去年的这个时候，人类史上最大的水电工程——雅鲁藏布江下游水电工程（核心项目墨脱水电站）正式破土动工。

但可能不了解水电并非只有一种模样。从三峡大坝到墨脱隧洞，从天台抽蓄到江厦潮汐，不同类型的水电站有着截然不同的发电原理、建设方式和运维需求。

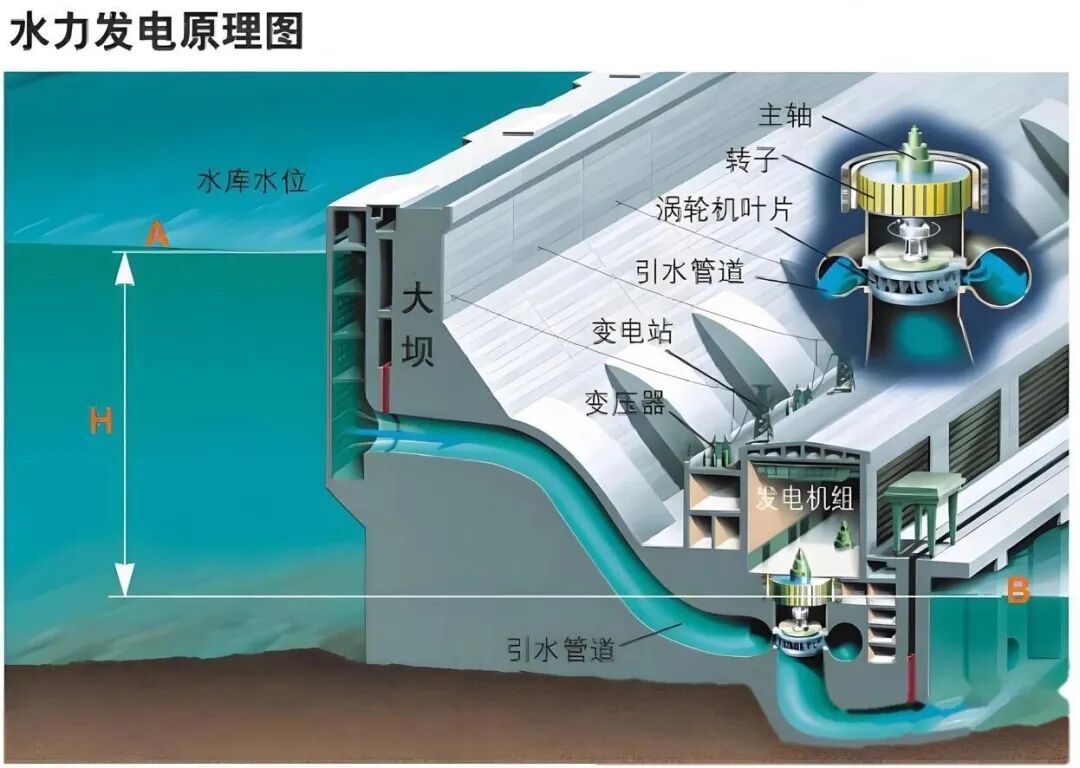

发电设备三维透视图

本文将从四类主流水电站的对比入手，深入解析每种形式的适用场景与现实挑战，并探讨数字孪生技术在智慧水电建设中的开发路径。

01

四类水电站的核心区别

水电站根据集中水头的方式和能源利用形式的不同，主要分为坝式、引水式、抽水蓄能式和潮汐式四种类型。

1. 坝式水电站：高坝大库，综合效益之王

工作原理：通过修建拦河大坝抬高水位，利用水位差（水头）推动水轮机发电。

核心特点：水头较高（通常50-300米），发电效率高；水库库容大，可调节洪水、提供灌溉和饮用水；建设周期长（5-10年），投资成本高。

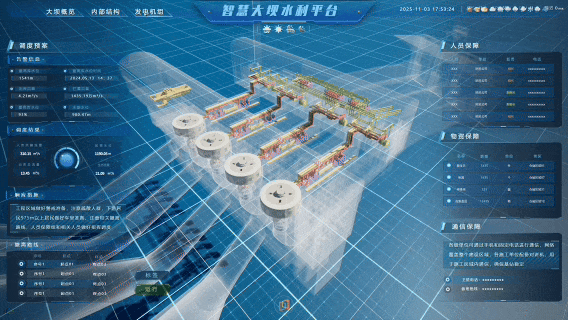

基于国产零代码3D软件CIMPro孪大师开发的

坝式水电站数字孪生平台

典型代表：三峡水电站（装机容量2250万千瓦，世界最大）

适用场景：适合大江大河，需兼顾发电与综合效益。坝体越高，库容越大，水能越充足，综合效益越高。

运维痛点：水工建筑物种类繁多（挡水建筑物、泄水建筑物、引水建筑物等），设备数量庞大，人力投入巨大。大坝安全监测、库区地质灾害预警、水情测报等环节对实时数据采集和智能分析需求迫切。

2. 引水式水电站：穿山越岭，生态影响最小

工作原理：利用引水道（渠道或隧洞）集中河段落差形成发电水头，无需大型水库。

核心特点：

无需大型水库，对生态环境影响较小；适用于山区河流，水头范围广（20-1000米）；发电量受季节性流量影响较大。

基于国产零代码3D软件CIMPro孪大师开发的

引水式水电站数字孪生平台

典型代表：挪威尤坎水电站（水头高达900米）、雅下墨脱水电站

适用场景：适合流量小、河道纵坡降大的河流中上游和山区性河段。雅下水电工程正是采用“截弯取直、隧洞引水”的方式，需在极高地震烈度带、海拔3000米以上缺氧区开凿超百公里深埋隧洞。

运维痛点：引水隧洞距离长、埋深大，检修维护困难；水工建筑物分散，上下游协调管理复杂；极端天气影响通讯和巡检。

3. 抽水蓄能式水电站：电网调峰的超级充电宝

工作原理：在用电低谷时抽水蓄能（将下水库水抽至上水库），高峰时放水发电，实现电能调节。

核心特点：响应速度快（启动时间仅2-5分钟），是电网调峰的主力；综合效率约75%-85%；需要上下两个水库，用引水建筑物相连。

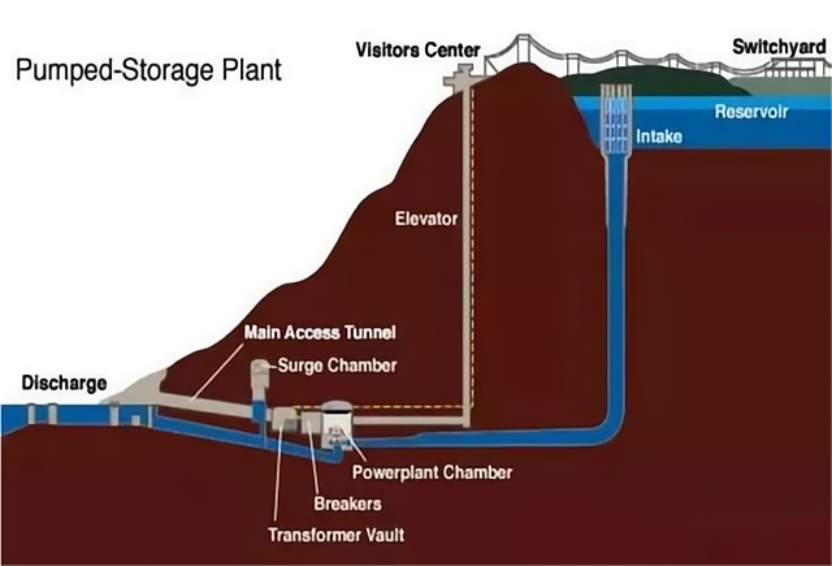

抽水蓄能水电站示意图

典型代表：广东惠州抽水蓄能电站（装机240万千瓦）、天台抽水蓄能电站（额定水头724米，世界最高）

适用场景：适合电力系统调峰需求大的区域，作为风电、光伏等间歇性可再生能源的配套调节设施。

运维痛点：机组启停频繁，对设备可靠性和自动化控制要求极高；上下水库水位动态变化，需实时监测；极端工况下的安全管控难度大。

4. 潮汐式水电站：海洋的蓝色脉搏

工作原理：利用潮汐涨落的水位差驱动水轮机发电。

核心特点：可再生且预测性强；建设受地理条件限制（需潮差大于5米的沿海地区）；面临海水腐蚀、泥沙淤积等技术挑战。

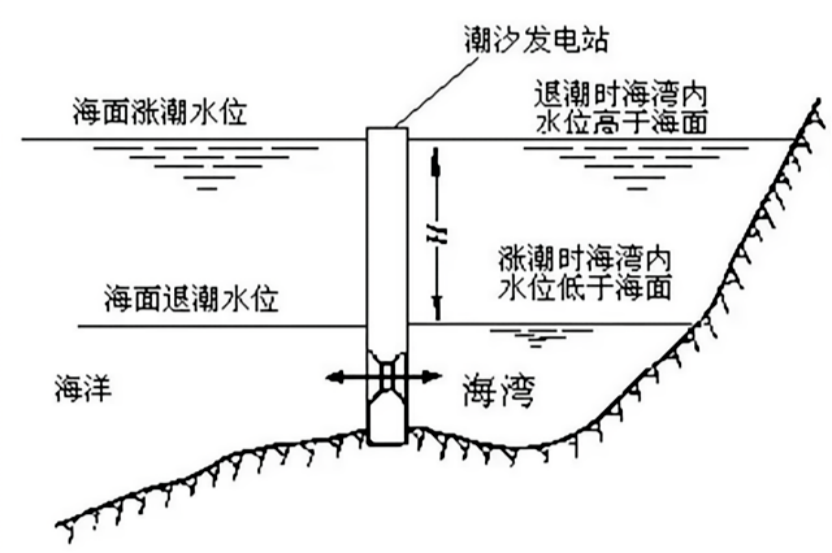

潮汐式水电站示意图

典型代表：韩国始华湖电站（装机25.4万千瓦）、浙江江厦潮汐试验电站

适用场景：适合沿海且潮差显著的地区，作为海洋能综合利用的组成部分。

运维痛点：海水腐蚀导致设备寿命短、维护成本高；海生物附着影响水轮机效率；潮汐周期性强但出力不连续，需与储能系统配合。

02

四类水电站的数字化开发难易度

水电行业的数字化转型面临三大共性难题：数据采集能力低（中小水电设备老旧）、转型建设成本高（系统化建设投资大）、专业人才匮乏（地处偏远，人力资源紧张）。不同类型的水电站，在数字化开发上的难度侧重点各有不同。

坝式水电站：★★★★★（较难）

核心挑战

系统孤岛化严重：各业务系统独立建设，数据标准不一，接口互不联通

监测点位多：大坝、厂房、闸门、库区边坡等数以万计的监测点数据需统一汇聚

安全管控要求高：大坝安全、地质灾害、防洪调度等对实时性和准确性要求极高

引水式水电站：★★★★☆（中等偏难）

核心挑战

长距离引水隧洞监测：埋深大、分布广，传感器布设和通讯困难

上下游协调复杂：流域梯级电站信息共享难度大，影响水资源综合利用效益

抽水蓄能式水电站：★★★★★（较难）

核心挑战

机组频繁启停：需实时监控设备健康状态，预测性维护要求高

上下库水位协调：需精确的水情预测和自动化调度

安全风险高：高水头、高转速工况下的设备安全管理

潮汐式水电站：★★★☆☆（中等）

核心功能

海水腐蚀与海生物附着：设备状态监测和维护频次远高于常规水电

出力不连续：需与储能系统协同，调度逻辑复杂

03

数字孪生技术如何赋能智慧水电

面对上述挑战，数字孪生技术通过构建与物理实体1:1映射的虚拟模型，将水电站全生命周期数据汇聚到三维可视化平台中，实现状态可感知、风险可预警、决策可辅助。

第一步：导入模型，搭建三维场景

以CIMPro孪大师平台为例，通过导入水电站三维模型文件（支持FBX、OBJ、GLTF等主流格式），结合软件内置的3D模型库、材质库、粒子特效库，快速完成场景搭建。

模型导入至CIMPro孪大师开发平台

基于CIMPro孪大师开发平台中的

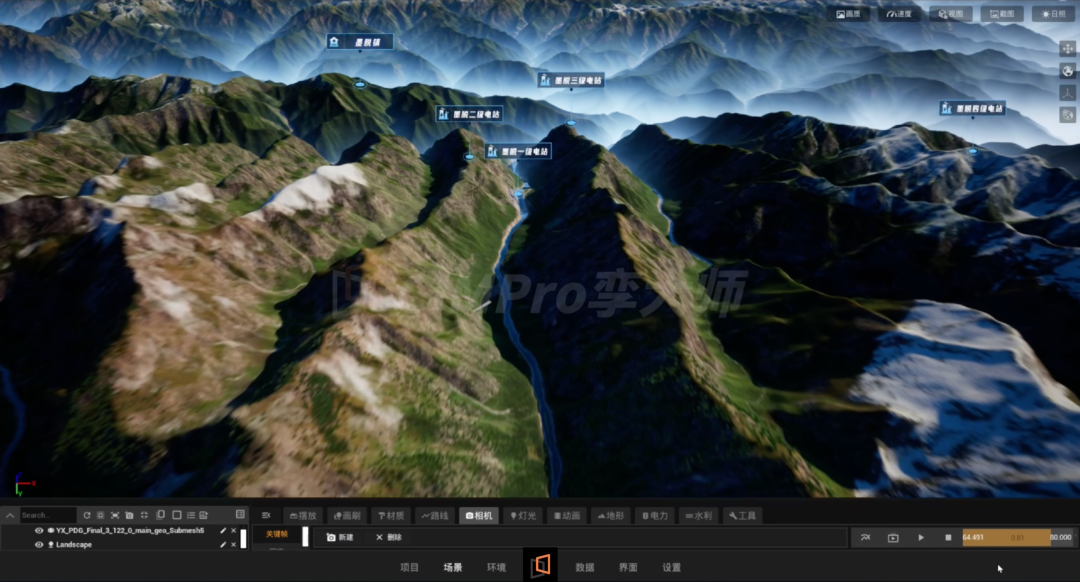

地形雕刻功能来调整模型和场景

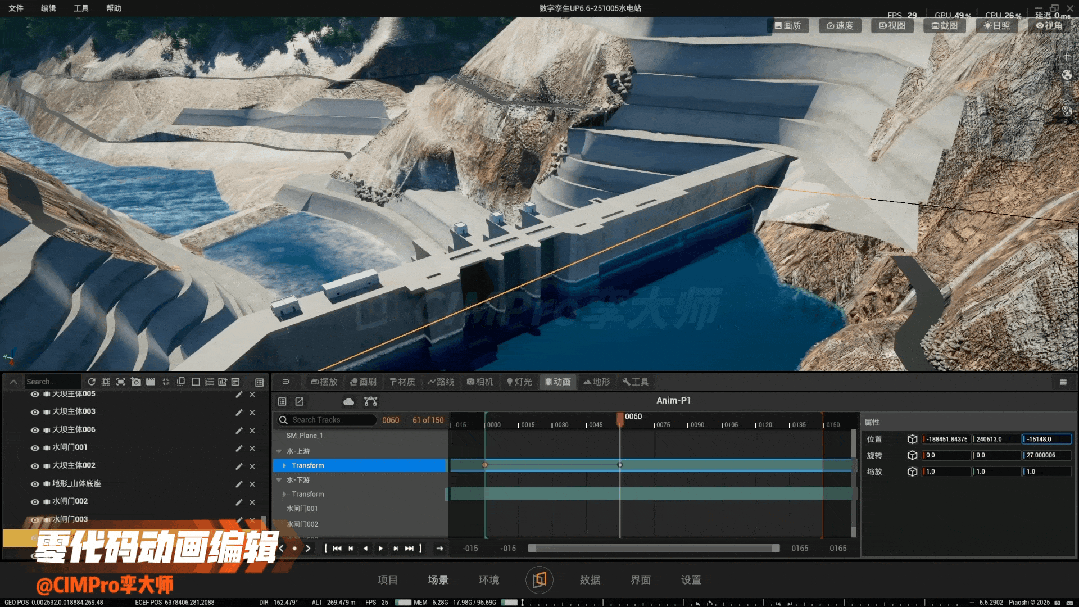

基于CIMPro孪大师开发平台中的

动画编辑功能来制作水闸开合动画

针对不同类型水电站的核心部位进行精细化建模：

1

坝式水电站

挡水建筑物：大坝（混凝土重力坝/拱坝/堆石坝）、闸门、溢洪道

引水建筑物：进水口、引水隧洞、调压井、压力管道

厂房设备：水轮发电机组、主变压器、开关站、中控室

2

引水式水电站

引水系统：取水枢纽、引水渠道/隧洞、沉砂池

厂房布置：地面厂房/地下厂房、尾水渠

长距离引水隧洞内的通风、照明、排水设备

3

抽水蓄能式水电站

上水库：大坝、进水口、拦污栅

下水库：大坝、出水口、尾水系统

输水系统：高压管道、岔管、调压井

地下厂房：可逆式水泵水轮机、发电电动机组

4

潮汐式水电站

拦水坝/围堰：水库形成

水闸：进水闸、泄水闸

厂房：贯流式水轮发电机组、防腐密封设备

第二步：UI编辑，定制监控界面

基于CIMPro孪大师的可视化UI编辑器，选择现有模板进行快速定制。四大核心页面包括：

总览页面：水电站整体三维模型 + 关键运营指标（水位、流量、出力、设备状态、发电量）

设备监控页面：设备树结构 + 三维定位 + 实时参数（振动、温度、转速）+ 运行曲线

预警管理页面：报警列表 + 空间定位 + 处置流程 + 历史追溯

运维调度页面：巡检任务 + 检修计划 + 人员定位 + 工单管理

两侧数据图表覆盖：发电量趋势、设备健康度评分、报警统计、能耗分析、水情曲线等可视化图表，直接替换模板中的示例数据即可。

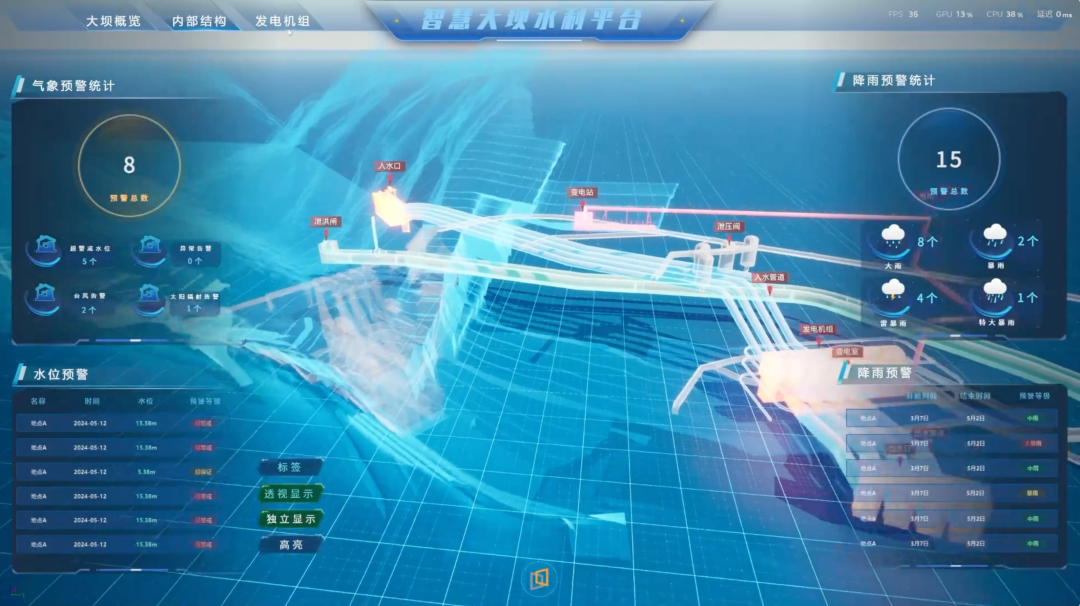

基于CIMPro孪大师开发平台中的

UI编辑功能来制作可视化图表

第三步：数据对接，实现实时联动

水电行业数字化转型的关键在于将各业务系统的数据接入数字孪生平台的统一数据中台：

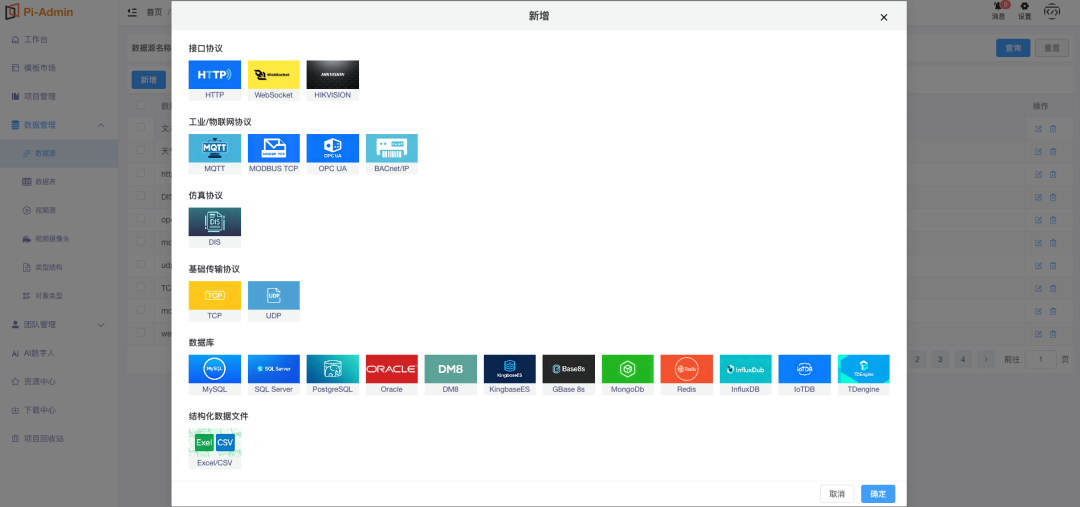

基于CIMPro孪大师开发平台中的

数据源中台Pi-Admin来对接数据

实时数据：通过OPC/Modbus协议对接SCADA系统，获取机组振动、温度、压力、流量等实时参数

水情数据：集成多源气象数据，实现全流域水雨情态势可视化与精准预报

大坝安全数据：接入变形监测、渗流监测、应力应变等传感器数据

业务数据：通过API对接运维管理系统、设备台账系统、电力交易系统

环境数据：接入气象预报、地震预警、地质灾害监测数据

数据接入后，在软件的界面功能模块中绑定数据源，即可实现三维模型与业务数据的实时联动——点击设备自动弹出参数面板，数值超限自动变色预警。

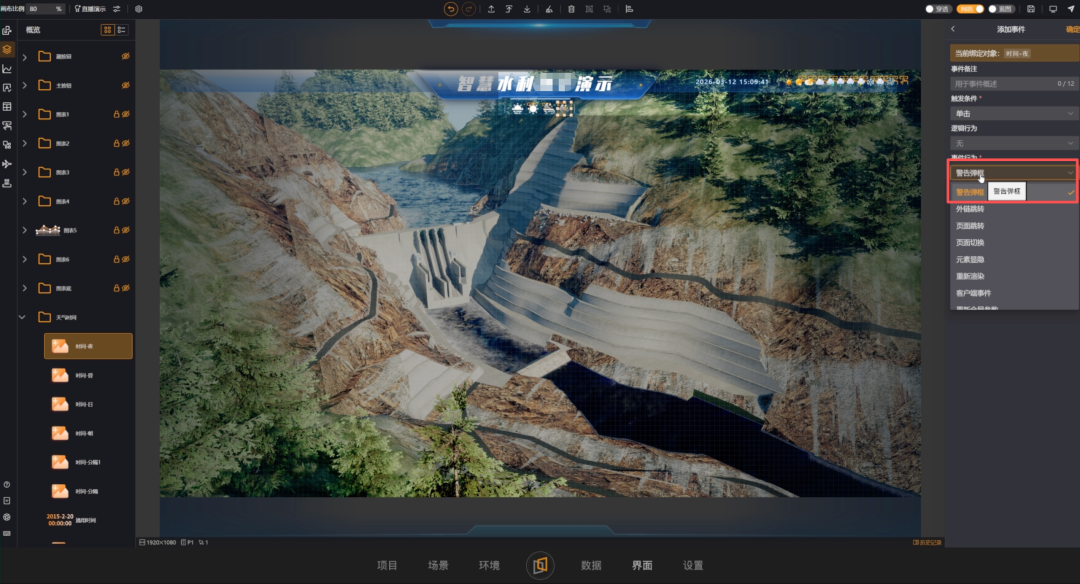

基于CIMPro孪大师开发平台中的

UI编辑功能来制作二三维的数据交互

基于CIMPro孪大师开发平台开发的

坝体式水电站发电模拟可视化

第四步：发布部署，灵活应用

开发完成后，数字孪生平台支持多种部署模式。对于大型水电站，可采用私有化部署方式，确保数据安全；对于中小型水电站，可采用“云上水电”模式，以较低成本享受与大型电站同等的数字化服务。平台支持一键打包发布：

交付方式

C/S模式：

打包成独立的EXE可执行文件，直接在企业展厅大屏或中控室运行，无需网络依赖，性能更优

B/S模式：

生成Web访问链接，可通过浏览器访问，与企业现有业务系统无缝集成，支持PC、平板、手机多终端协同
