2026年，具身智能+数字孪生，才是复杂工况与柔性生产的答案【附开发实例】

2026年具身智能正式迈入工业级常态化部署阶段。然而，对于焊接行业而言，挑战更为严峻——船舶制造、高空钢结构、压力容器等复杂工况下的焊接作业，传统机器人难以应对曲面焊缝、狭小空间和动态环境变化。

具身智能+数字孪生的组合，正在成为破解这些难题的关键路径。

正如跨维智能创始人贾奎所指出的：“要让机器真正理解曲面、习得物理世界的本质，机器人是最佳的载体。”

而数字孪生，正是让这个“载体”获得“先验知识”和“仿真训练场”的核心底座。

PART 01

为什么是“具身智能+数字孪生”？

1. 传统焊接机器人的三大瓶颈

传统焊接机器人长期面临“产线刚性强、换型周期长、改造成本高、柔性不足”等痛点。具体表现为：

示教依赖：每更换一种工件，都需要工程师重新示教路径，耗时数天甚至数周；

环境敏感：工件定位偏差、夹具磨损、光照变化等都可能导致焊接质量下降；

复杂工况受限：在船舱、高空、管道内部等狭小空间，人工示教困难，机器人自主作业能力不足。

2. 具身智能的突破：从“程序执行”到“自主决策”

具身智能为协作机器人注入了“眼睛”、“大脑”和“触觉”，使其能感知、理解并与动态环境安全交互。智元机器人的实践表明，通过真机强化学习形成类人作业策略，可自适应产线位姿偏差、尺寸公差、环境扰动等复杂工况，无需人工反复调参即可实现稳定作业。

3. 数字孪生的价值：低成本、高安全性的“练兵场”

数字孪生技术为焊接机器人的设计、优化和控制提供了有力支持。其核心价值在于：

仿真训练：在虚拟环境中进行海量试错，降低真实数据采集成本；

安全验证：在数字世界中验证高风险工况下的算法鲁棒性；

工艺优化：通过参数调整与仿真模拟，找到最优焊接工艺参数。

PART 02

焊接工作站数字孪生系统架构

焊接机器人数字孪生系统通常由四层架构组成：

层级	名称	核心功能
第一层	物理实体层	焊接机器人、变位机、焊枪、传感器等物理设备
第二层	数据传输层	边缘计算网关、OPC UA/Modbus协议、物联网平台
第三层	孪生空间层	高保真3D模型、孪生数据、仿真测试模块
第四层	功能应用层	场景展示、实时监测、故障报告、工艺优化

焊接机器人设备数字孪生模型可定义为：

DTRB = (RBMODEL, RBINTERFACE, RBSERVICE)，

其中RBMODEL为物理实体三维模型，RBINTERFACE为虚实通信接口，RBSERVICE为虚拟服务。

PART 03

焊接工作站数字孪生开发实战指南

下面将以CIMPro孪大师为开发平台，系统阐述从模型构建到系统上线的完整开发流程。

第一步：高精度3D模型构建与导入

目标：构建与物理焊接工作站1:1对应的数字孪生场景。

操作流程：

模型来源确认

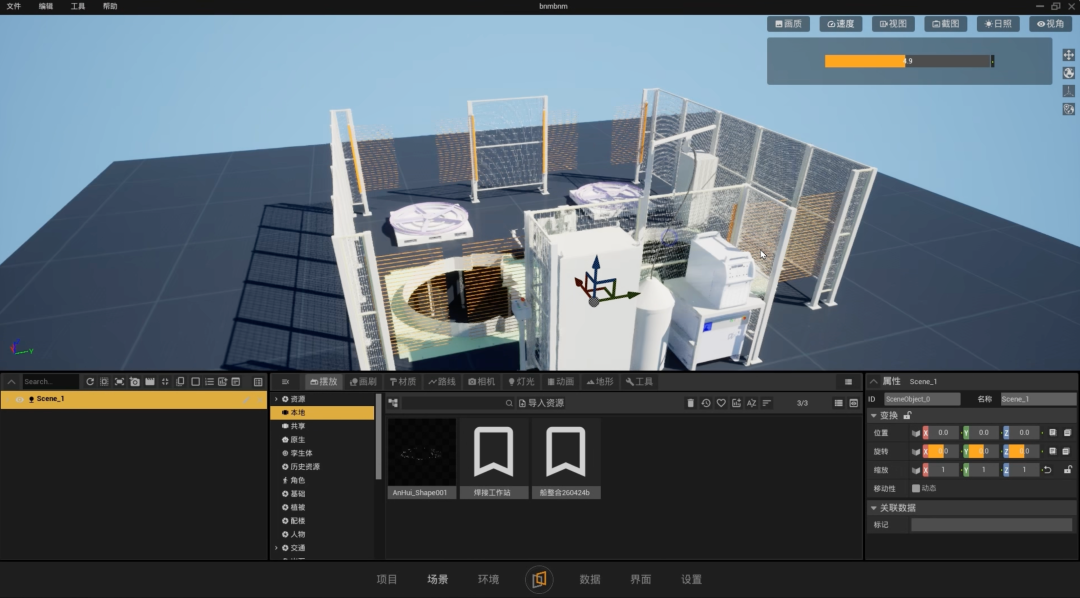

收集焊接机器人的CAD图纸（如SolidWorks/CATIA格式）、变位机模型、焊枪模型、夹具模型及工件模型。所有模型需确保尺寸精确、坐标系统一。

模型导入

CIMPro孪大师原生支持Revit、Navisworks、SolidWorks、CATIA、OSGB等多种格式的一键导入。导入过程中，平台能够完美继承原模型的层级结构、属性信息、材质贴图。

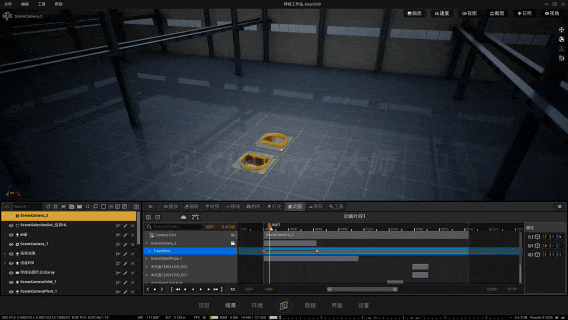

场景搭建

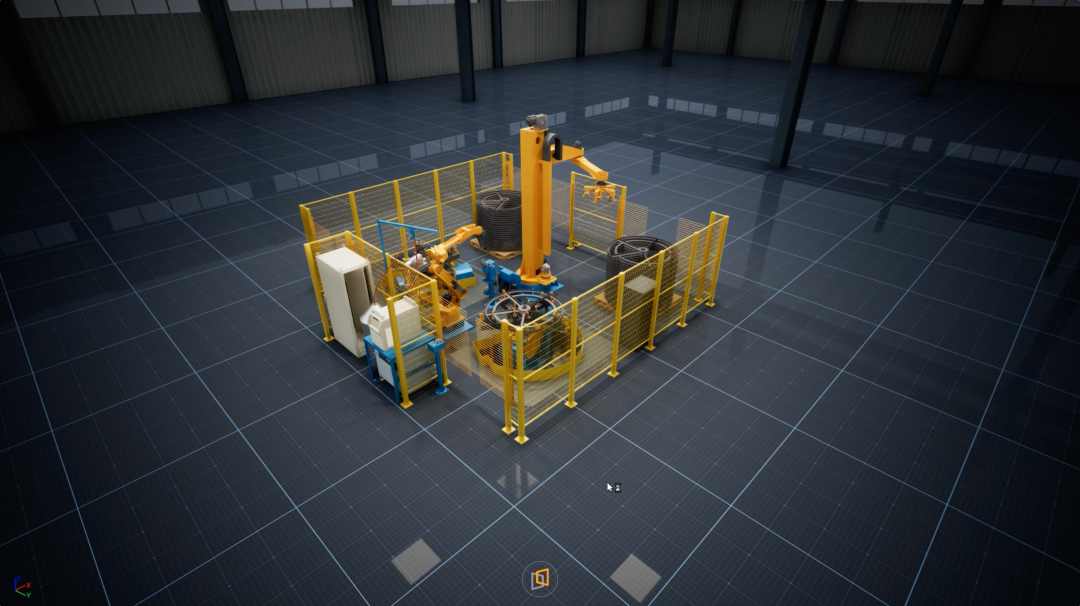

将机器人本体、变位机、焊枪、工件、安全围栏等模型按实际布局摆放。通过CIMPro内置的画刷工具，可快速绘制地面、标注安全区域。

材质与光照

采用PBR材质系统，精确还原设备表面的金属质感、焊接飞溅痕迹等细节。设置真实的地理位置光照，模拟不同时段的光照条件。

工程验收标准：

模型尺寸与物理实体偏差<1mm；

所有关节约束关系正确（机器人6轴运动自由度假定正常）；

材质视觉效果经得起“放大镜”考验。

第二步：数据通信与实时映射

目标：建立物理设备与数字模型之间的实时数据通道。

操作流程：

数据源梳理

焊接工作站需要采集的数据包括：

机器人各关节角度、位姿；焊枪电压、电流；送丝速度、变位机旋转角度；工件位置信息；焊接过程温度、湿度等环境参数。

通信协议配置

通过OPC UA协议实现数据采集。OPC UA作为客户端/服务器模式下工业自动化软件开发统一标准，支持复杂数据结构传输。在CIMPro的PiAdmin数据后台中，配置OPC UA服务器地址、节点地址。

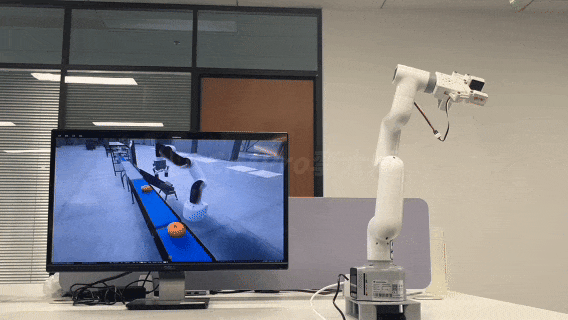

数据映射绑定

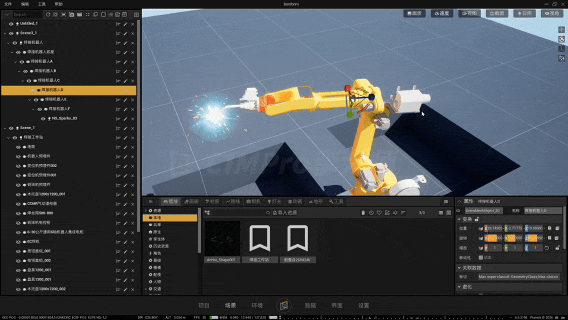

利用CIMPro的孪生体编辑器，将采集到的实时数据绑定到3D模型的对应属性上。例如：

机器人关节角度值 → 驱动对应关节的旋转动画

焊枪电流值 → 驱动电弧粒子特效的亮度和大小

变位机角度 → 驱动变位机模型的旋转

边缘计算网关

对于时间敏感型数据（如报警信息），直接在边缘侧计算、决策，避免上传至数据中心处理再下达决策影响生产决策效率。

工程验收标准：

数据刷新延迟<100ms；

模型运动与物理设备同步误差<0.5°；

报警信息响应时间<1s。

第三步：焊缝识别与路径规划的仿真

目标：在数字孪生环境中预演AI焊接算法，实现“先仿真，后执行”。

操作流程：

高保真环境构建

在CIMPro中深度融合高精度工业模型与3D高斯泼溅实景模型，生成包含焊缝、工件表面、夹具、环境光照的高保真数字孪生环境。

AI算法接入

通过CIMPro的WebAPI接口，将AI视觉大模型与数字孪生环境连接。AI在数字世界中对“虚拟焊缝”进行识别和路径规划。

合成数据生成

利用CIMPro的场景渲染能力，自动生成大量带精准标注（如6D位姿、分割掩码）的合成图像，用于训练视觉模型。正如跨维智能的实践所示，100%合成数据可达到智能制造级99.9%成功率。

虚拟调试

在数字孪生环境中验证AI算法的焊缝识别精度、路径规划合理性、避障能力。根据智元机器人的经验，凭借“仿真-真机一体化”技术，可将传统需数月的现场调试压缩至36小时完成并线。

工程验收标准：

虚拟焊缝识别准确率>99%；

路径规划无碰撞验证通过率100%；

从仿真到真机的迁移成功率>95%。

第四步：工艺参数自适应调节与虚实联动

目标：实现焊接工艺参数的实时可视化与AI驱动的动态调节。

操作流程：

参数可视化配置

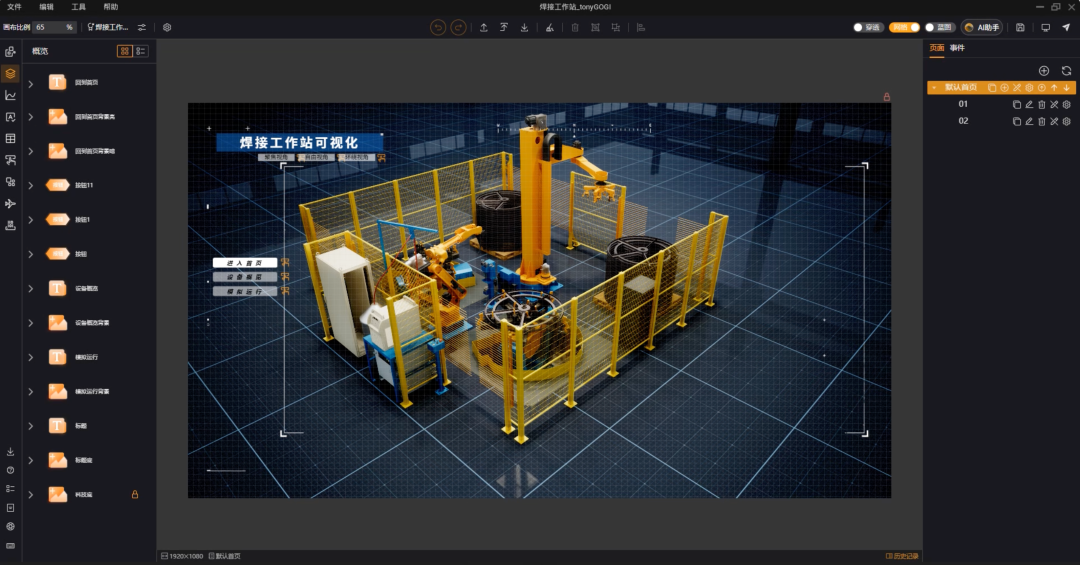

在CIMPro的UI编辑器中，拖拽生成焊接参数监控面板，包含电流、电压、送丝速度、焊接速度等实时曲线。

AI工艺模型对接

通过标准化API接口，将焊接工艺大模型的参数输出（如最优电流值、速度值）接入CIMPro。

虚实联动展示

当焊接电流、速度等参数由大模型动态调节时，这些参数变化实时驱动CIMPro中的焊接仿真动画——电弧亮度变化、熔池形态模拟、焊缝颜色变化等，让开发者和管理者直观看到不同参数下的工艺效果。

工艺闭环优化

基于数字孪生系统的实时反馈数据，AI模型持续优化焊接参数。数字孪生系统记录每一次焊接的参数组合和质量结果，形成工艺知识库。

工程验收标准：

参数调节响应时间<200ms；

工艺参数与焊接质量关联度可视化呈现；

工艺知识库累计有效案例>1000条。

第五步：复杂工况的虚拟验证与安全训练

目标：在不可能的工况下验证AI算法的鲁棒性，降低安全风险。

操作流程：

极限场景构建

在CIMPro中1:1复刻船舱狭小空间、高空钢结构、管道内部等极限作业场景。

环境扰动模拟

集成动态天气系统（模拟雨雾、高温）、光照变化（模拟焊接弧光干扰）、振动模拟（模拟高空平台晃动）等复杂环境因素。

压力测试

AI焊接算法在模拟的船舱狭小空间、曲面焊缝、高空晃动平台等环境中进行“压力测试”，验证其焊缝识别、避障、姿态调整等能力的可靠性。

故障注入测试

模拟传感器失效、通信中断、工件偏移等故障场景，验证AI算法的容错能力和应急响应策略。

工程验收标准：

至少覆盖5种典型复杂工况；

每种工况下AI算法成功率>90%；

故障注入测试覆盖率>80%。

第六步：系统集成与驾驶舱大屏开发

目标：打造“焊接工作站驾驶舱”，实现全流程可视化运维。

操作流程：

核心页面设计

基于CIMPro的可视化UI编辑器，设计四大核心页面：

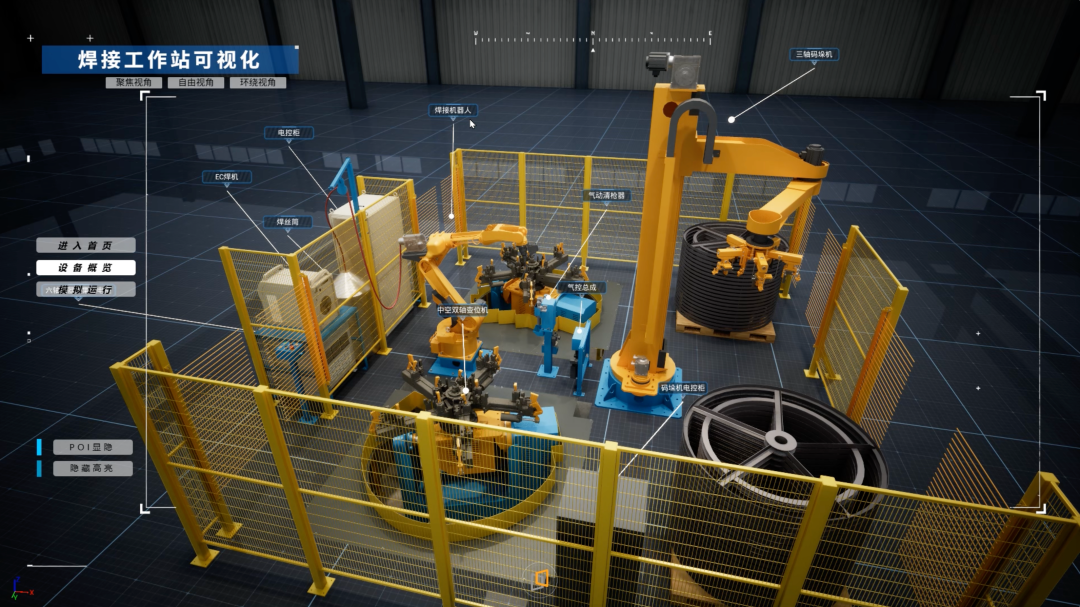

总览页面：焊接工作站整体三维模型 + 关键运营指标（设备状态、焊接质量、生产效率）

设备监控页面：设备树结构 + 三维定位 + 实时参数 + 运行曲线

预警管理页面：报警列表 + 空间定位 + 处置流程 + 历史追溯

工艺复盘页面：时间轴回放 + 事件标记 + 质量评分

数据看板搭建

两侧数据图表覆盖焊接质量趋势、设备健康度评分、报警统计、能耗分析等可视化图表。

MES/SCADA对接

通过标准化API接口，与工厂MES系统、测试设备实时数据互通，同步工单、巡检记录等信息。

多端部署

CIMPro孪大师支持一键打包发布为EXE可执行文件（C/S模式，适合中控室大屏）或Web访问链接（B/S模式，适合移动端巡检）。

工程验收标准：

大屏帧率>30fps；

数据刷新延迟<1s；

支持同时监控≥10台焊接设备。

PART 04

关键技术指标与验收标准

开发阶段	核心指标	验收标准
模型构建	模型精度	与物理实体偏差<1mm
数据通信	刷新延迟	<100ms
仿真训练	虚拟识别准确率	>99%
虚实联动	参数响应时间	<200ms
复杂工况	覆盖场景数	≥5种典型工况
系统集成	大屏帧率	>30fps
