CAD/BIM模型动辄GB级、百万构件、亿级三角面，直接加载至浏览器即面临卡顿与崩溃；而传统轻量化方案虽能压缩几何体量，却往往以丢失属性语义、动画蒙皮为代价，导致轻量化后的模型无法对接业务系统，成为“好看但不可用”的空壳。

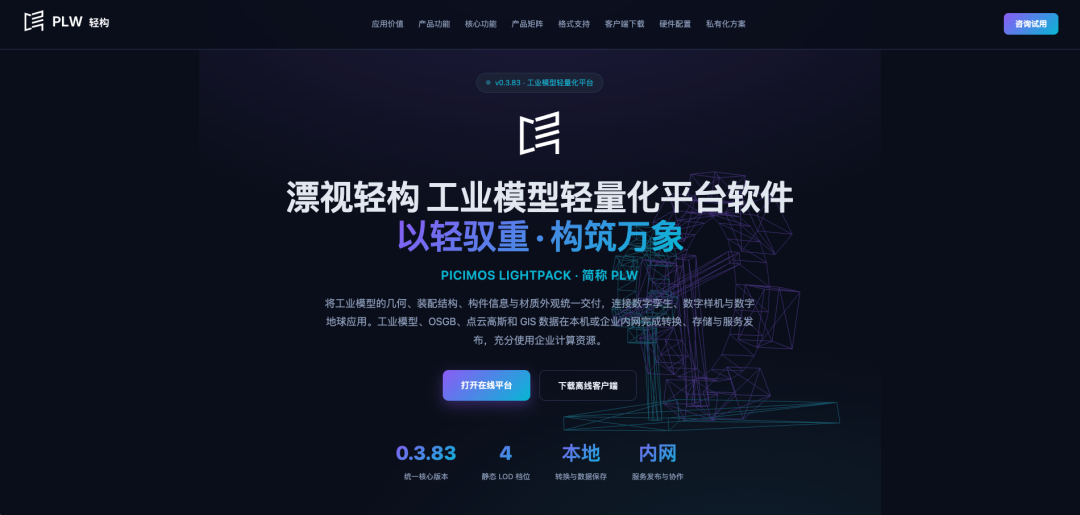

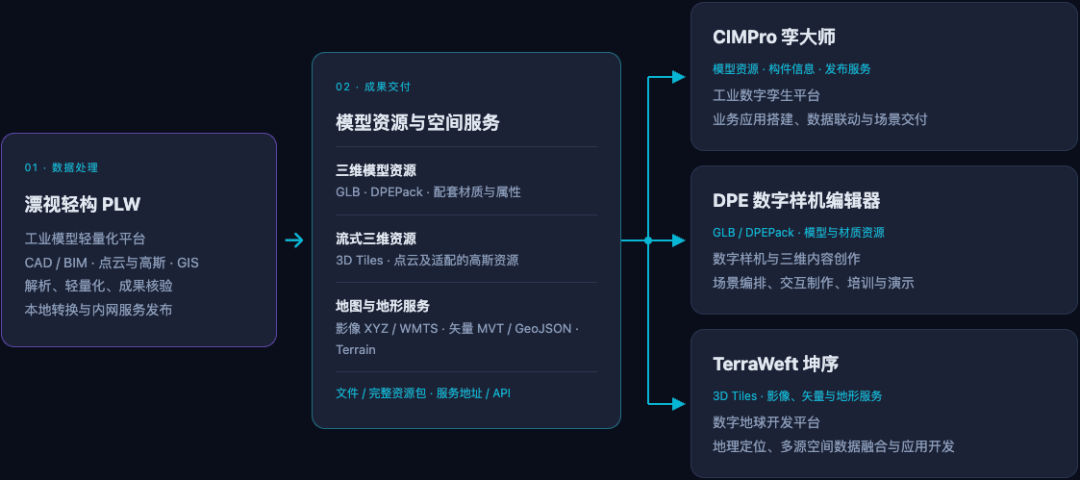

上海漂视网络股份有限公司正式推出漂视轻构·PICIMOS LIGHTPACK · PLW（漂视轻构），一款国产自研的工业模型轻量化平台软件。平台以自主可控的轻量化引擎为核心，覆盖从CAD/BIM模型到Web3D资产的完整转换链路，实现“化重为轻，而形不失”的工程目标。PLW是漂视自主研发的CAD/BIM轻量化引擎，将海量工业模型化重为轻——百万构件、亿级三角面在浏览器中轻盈流转。平台支持覆盖CAD/BIM、点云与高斯、GIS影像地形、GIS矢量、倾斜摄影等多类数据格式转换、4档LOD简化、EXTstructuralmetadata属性体系、私有化一键部署及信创全栈适配，支持亿级三角面片与大规模构件实例化场景的浏览器端流畅运行。其转换产物（dpepack/glb/3D Tiles）可直接置入DPE数字样机编辑器资源面板，DPE场景进一步无缝对接CIMPro孪大师数字孪生平台，形成“轻量化→编辑器→孪生应用”的完整链路。轨道交通BIM整站、船舶CAD整船、装备制造产线——GB级模型、百万构件、亿级三角面，Web浏览器直接卡顿、崩溃、无法交互。自研实例化（10亿+构件InstancedMesh去重）结合4档LOD简化（proto架构保留边缘小构件）与几何焊接（容错0.5mm），亿级三角面在浏览器中稳定运行于60 FPS。
传统轻量化只管几何——IFC的BuildingStorey、RVM的ATT属性、3DXML的零件号——转换后全部丢失，业务系统无法对接。基于EXTstructuralmetadata（OGC 22-025r4）属性体系，完整保留IFC Storey/psets、RVM ATT、3DXML properties。采用列式二进制存储与sidecar懒加载机制，主链体积减少99.4%。FBX动画、GLB蒙皮、形变目标——轻量化后静止，培训课件、装配动画、人物角色全部失效。FBX文件通过动画检测机制引导导出为带动画GLB格式，确保培训课件、装配动画与人物角色的全保真呈现。军工、能源央国企数据不能出域（云端转换不可用）；Parasolid、RVT、DGN等商业格式开源工具链无法读取。提供支持离线客户端本地部署，解压启动、授权激活后即可在内网完成转换与服务发布，数据不出企业数据目录方案，提供Windows、Linux（含ARM64）、macOS多平台客户端，支持在国产ARM架构环境下部署，并针对商业格式提供SOP指引（Parasolid→STEP / RVT→IFC / DGN v8）。针对CATIA Binary格式，支持3DXML格式。漂视自研轻量化引擎，全链路自主可控——涵盖几何焊接、实例化、LOD简化、属性体系及CFV3逆向工程等关键环节。信创全栈适配国产CPU、操作系统与浏览器，满足军工、能源央国企的合规要求。内置格式覆盖CAD、BIM、电网、扫描全域，支持PLY、LAS/LAZ、XYZ/PTS、SPLAT、LCC/LCC2等格式。CATIA Binary 3DXML（V5_CFV3）通过自研逆向解析器实现容器与顶点块的完整解析，内置格式包括：.glb、.gltf、.rvm、.stp、.step、.fbx、.obj、.stl、.ifc、.dxf、.gim、.skp、.3dxml、.dwg等。基于IFC Storey空间结构完整保留psets属性，支持RVM ATT与3DXML properties。采用EXTstructuralmetadata（OGC 22-025r4）列式二进制格式，具备schema类型、单位与枚举定义能力，结合sidecar懒加载实现主链体积优化99.4%。自研InstancedMesh实例化架构实现10亿+构件去重，配合4档LOD简化管线（基于meshopt simplifier），提供quality/balanced/fast三档预设，装配缝防开裂（lockBorder）。几何焊接引擎支持千万顶点级并行处理，容错精度0.5mm。GLB纹理自动转码为WebP格式（体积减少94.6%），UV坐标完整保留。动画、蒙皮、形变目标完整保留，确保培训课件与装配动画的全保真呈现。全量registry API经MCP Server对外开放，AI助手可全面接管转换、属性、视口、交付等全部功能。通过自然语言即可驱动完整工作流，为AI辅助的工业数据处理提供了标准化接入路径。构件树与大纲双模式导航，支持层级展开、单选、多选、隔离、隐藏、定位等操作，树与视口三向联动。IFC模型支持Storey楼层分组导航。支持距离、角度、面积、体积四类构件级精确测量，配合剖切与目录树功能，构成工业模型审查的完整工具链。提供X/Y/Z三轴剖切与自由平面剖切，支持剖切面拖拽调节与剖切盒功能，适用于装配审查、管道内部检查、楼层内部结构查看等场景。全面解析国网/南网变电站GIM格式（7z→.dev→.phm→.mod/.stl + .fam），SYMBOLNAME与.fam属性完整保留。国网站区实测数据：1.27M三角面、5,193实例，符合Q/GDW 11809标准。完整解析AVEVA PDMS/Marine RVM格式，保留ATT属性文件（5键）与LINES管道中心线渲染。
Sample.rvm实测612段管道完整呈现，适用于工业厂房与管道系统。IFC全语义解析，Storey空间结构支持BuildingStorey分组导航，完整psets扁平化保留（Pset名.属性名格式）。AC20实测17组5,605属性，四桥实测22键。STEP（.stp/.step）通过CAD内核解析，几何精度提供5档选择（0.5mm粗略→0.01mm检测级），保留源单位制与坐标轴约定，覆盖CATIA、SolidWorks、Creo全域。轨道交通BIM整站模型涉及多专业、多构件叠加，PLW的实例化架构与4档LOD管线可支撑整站模型的浏览器端流畅加载与构件级交互。船舶CAD整船模型构件数量庞大，PLW支持RVM格式的全解析（ATT属性+LINES管道中心线），适用于船舶设计与运维场景的三维模型Web化。国网/南网变电站GIM格式全解析，符合Q/GDW 11809标准，适用于电网数字孪生项目的模型轻量化与Web端交互。军工、能源央国企可通过私有化部署方案满足数据不出域的合规要求。装备制造产线涉及大量重复构件，PLW的InstancedMesh实例化架构可有效去重，显著降低浏览器渲染负载。AVEVA PDMS/Marine RVM格式的原生支持，配合管道中心线渲染能力，适用于化工、石化等流程工业的厂房与管道系统的三维可视化。PLW可作为孪生集成方的模型预处理工具，将多源工业模型统一转换为dpepack/glb等Web3D格式，再通过DPE编辑器与CIMPro孪大师平台完成场景集成与应用开发。PICIMOS LIGHTPACK · PLW轻构产品体验：https://plw.picimos.com/official/
